传递矩阵数据

MATLAB擅长矩阵计算，使用GetFullMatrix和PutFullMatrix函数可以在MATLAB和VB之间传递矩阵数据。[大谦MATLAB，dqmatlab点com]

1．GetFullMatrix函数

该函数从服务器获取矩阵，其调用格式为：

如果MATLAB作为客户程序：

[xreal ximag]=h.GetFullMatrix('varname', 'workspace', zreal, zimag)

[xreal ximag]=GetFullMatrix(h, 'varname', 'workspace', zreal, zimag)

[xreal ximag]=invoke(h,'GetFullMatrix', 'varname', 'workspace', zreal, zimag)

如果VBA作为客户程序：

void GetFullMatrix([in] BSTR varname, [in] BSTR workspace,

[in, out] SAFEARRAY(double)* xreal,

[in, out] SAFEARRAY(double)* ximag);

GetFullMatrix函数从句柄h表示的服务器程序的工作空间workspace中获取保存在变量varname中的矩阵，并将实部保存在xreal中，将虚部保存在ximag中。workspace参数的值可以取base或global。zreal和zimag（xreal和ximag）参数为大小相同的矩阵。

注意：如果试图将GetFullMatrix函数的输出显示到客户窗口，必须指定xreal和/或ximag输出变量。使用第一种语法格式时，服务器函数名，例如GetFullMatrix是有大小写区分的。对于MATLAB客户程序，上面3种语法格式在操作效果上没有区别。对于VB脚本客户程序，使用GetWorkspaceData和PutWorkspaceData函数与MATLAB工作空间传递数值数据。这些函数使用variant数据类型取代safearray数据类型，因为VB脚本语言不支持safearray数据类型。

2．PutFullMatrix函数

该函数将矩阵保存到服务器程序中，调用格式为：

如果MATLAB作为客户程序：

h.PutFullMatrix('varname', 'workspace', xreal, ximag)

PutFullMatrix(h, 'varname', 'workspace', xreal, ximag)

invoke(h, 'PutFullMatrix', 'varname', 'workspace', xreal, ximag)

如果VBA作为客户程序：

void PutFullMatrix([in] BSTR name, [in] BSTR workspace,

[in] SAFEARRAY(double) xreal, [in] SAFEARRAY(double) ximag);

PutFullMatrix函数将句柄h表示的服务器的指定工作空间中的矩阵保存到变量varname中。将矩阵的实部和虚部输入到xreal和ximag输入参数中。workspace参数可以是base或global。

注意：xreal和ximag参数中指定的矩阵不能是标量、空矩阵或具有2维以上。

下面的例子将一个5×5的实数矩阵赋给服务器基本工作空间中的变量M，然后用GetFullMatrix函数将它读回。

MATLAB作为客户程序时，使用下面的命令行：

code.matlab
>> h=actxserver('matlab.application');
>> h.PutFullMatrix('M', 'base', rand(5), zeros(5));
>> MReal=h.GetFullMatrix('M', 'base', zeros(5), zeros(5))
MReal =
    0.9501    0.7621    0.6154    0.4057    0.0579
    0.2311    0.4565    0.7919    0.9355    0.3529
    0.6068    0.0185    0.9218    0.9169    0.8132
    0.4860    0.8214    0.7382    0.4103    0.0099
    0.8913    0.4447    0.1763    0.8936    0.1389

VBA作为客户程序时，使用类似下面的语句行：

code.excel vba
Dim MatLab As Object
Dim Result As text-blue-400">String
Dim XReal(3, 3) As Double
Dim XImag(3, 3) As Double
Dim RealValue As Double
Dim i, j As Integer
Set Matlab=text-blue-400">CreateObject("matlab.text-blue-400">application")
Result=MatLab.Execute("M=rand(4);")
Call MatLab.GetFullMatrix("M", "base", XReal, XImag)
For i=0 to 3    '输出第1行
  Debug.Print Xreal(0,i)
Next

下面的实例首先建立与MATLAB的自动化连接，然后传入一个3×3的矩阵，求该矩阵的逆以后将逆矩阵返回到VBA。

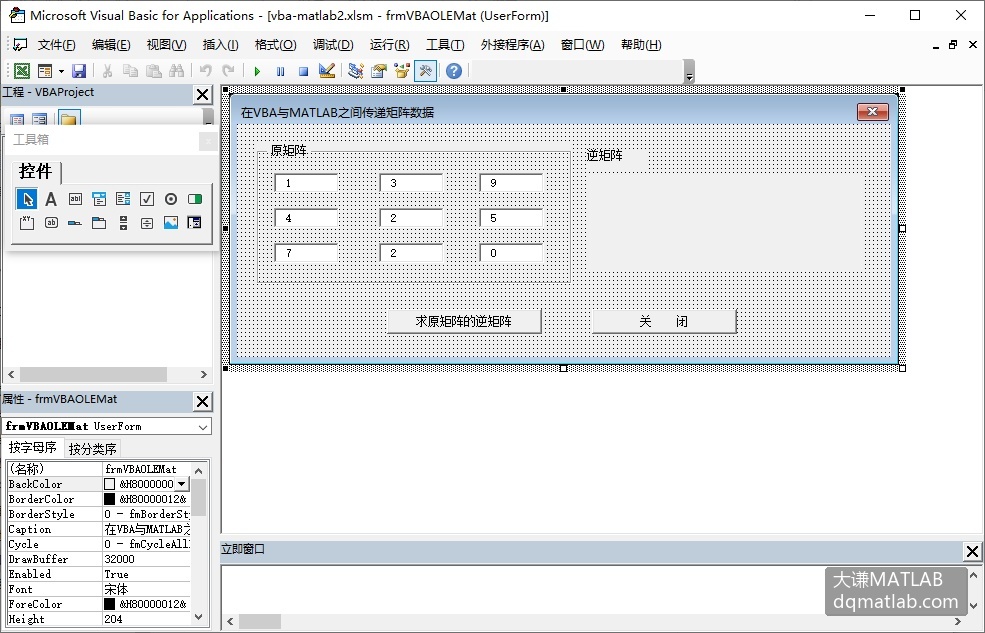

创建新工程vba-matlab2，标准窗体名称为frmVBAOLEMat，在窗体上拖放1个框架控件，其中放9个文本框，在框架控件右侧放置2个标签和2个命令按钮，如图2-5所示。

Document Image

图2-5 程序的设计界面

窗体和各控件的设置如表2-2所示。

表2-2 窗体和控件的设置

对象类型 名 称 属性设置
Form frmVBAOLEMat Caption="在VBA与MATLAB之间传递矩阵数据"
Frame Frame1 Caption="原矩阵"
TextBox数组 txtEle(0) Text="1"
TextBox数组 txtEle(1) Text="3"
TextBox数组 txtEle(2) Text="9"
TextBox数组 txtEle(3) Text="4"
TextBox数组 txtEle(4) Text="2"
TextBox数组 txtEle(5) Text="5"
TextBox数组 txtEle(6) Text="7"
TextBox数组 txtEle(7) Text="2"
TextBox数组 txtEle(8) Text="0"
Label Label1 Text="逆矩阵"
Label Label2 Text=""
CommandButton cmdCompute Caption="求原矩阵的逆矩阵"
CommandButton cmdExit Caption="关闭"

在代码窗口键入下面的代码：

code.excel vba
Private Sub cmdCompute_Click()
  Dim objMATLAB As Object
  Dim dblInReal(1 To 3, 1 To 3) As Double
  Dim dblInImag(1 To 3, 1 To 3) As Double
  Dim dblOutReal(1 To 3, 1 To 3) As Double
  Dim dblOutImag(1 To 3, 1 To 3) As Double
  Dim i As Integer
  Dim j As Integer

  dblInReal(1, 1)=text-blue-400">Val(txtEle(0).Text)
  dblInReal(1, 2)=text-blue-400">Val(txtEle(1).Text)
  dblInReal(1, 3)=text-blue-400">Val(txtEle(2).Text)
  dblInReal(2, 1)=text-blue-400">Val(txtEle(3).Text)
  dblInReal(2, 2)=text-blue-400">Val(txtEle(4).Text)
  dblInReal(2, 3)=text-blue-400">Val(txtEle(5).Text)
  dblInReal(3, 1)=text-blue-400">Val(txtEle(6).Text)
  dblInReal(3, 2)=text-blue-400">Val(txtEle(7).Text)
  dblInReal(3, 3)=text-blue-400">Val(txtEle(8).Text)

  For i=1 To 3
    For j=1 To 3
      dblInImag(i, j)=0
    Next
  Next

  Set MatLab=text-blue-400">CreateObject("matlab.text-blue-400">application")
  Call MatLab.PutFullMatrix("InM", "base", dblInReal, dblInImag)
  Call MatLab.Execute("OutM=inv(InM);")
  Call MatLab.GetFullMatrix("OutM", "base", dblOutReal, dblOutImag)

  Dim strOutM As text-blue-400">String
  lblOut.Caption=""
  For i=1 To 3
    For j=1 To 3
      strOutM=strOutM & dblOutReal(i, j) & text-blue-400">Chr(9)
    Next
    lblOut.Caption=lblOut.Caption & strOutM & text-blue-400">Chr(13) & text-blue-400">Chr(10)
    strOutM=""
  Next

  Set MatLab=Nothing
End Sub
Private Sub cmdExit_Click()
  Unload frmVBOLEMat
End Sub

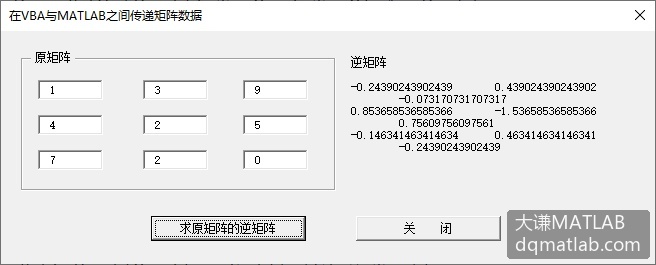

运行程序，单击“求原矩阵的逆矩阵”命令按钮，在右侧显示原矩阵的逆矩阵，如图2-6所示。

Document Image

图2-6 程序运行效果
