图表中的序列和点

用MATLAB创建图表后，常常需要对图表中的序列或点进行单独设置。下面结合柱状图介绍序列和点的概念，以及如何设置它们。[大谦MATLAB，dqmatlab点com]

本例利用给定数据绘制复合柱状图。在命令窗口键入：

y=[2 2 3;2 5 6;2 8 9;2 11 12];
b=bar(y);

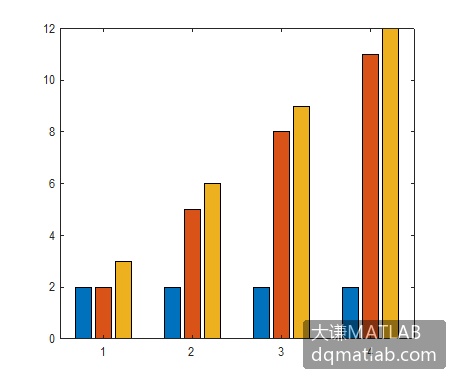

生成复合柱状图如图1-1所示。继续输出b。

b
b=
  1×3 Bar 数组:
    Bar    Bar    Bar

可见，b对象由3组Bar对象组合而成，它们对应于图1-1中3种颜色的柱形。图表中同颜色的柱形组成1个序列，所以图中共有3个序列。

图1-1 复合柱状图 图1-2 设置复合柱状图中的序列

对b对象进行索引，可以获取图表的指定序列。如b(2)表示图中第2个序列，即中间红色柱形组成的序列。获取序列后，它是Bar对象，设置该对象的属性，可以实现对该序列的单独设置。

在命令窗口键入：

b(2).FaceColor='g';
b(2).EdgeColor='r';

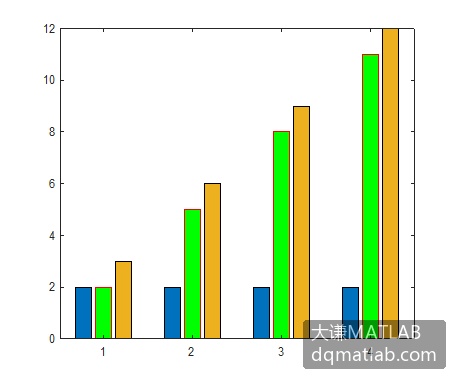

设置效果如图1-2所示。图中第2个序列的柱形变成了绿色，边线为红色。

图中同1序列中有4个柱形，这4个柱形称为序列中的点。有时候需要对其中某1个柱形，即某1个点进行设置。

下面将第2个序列中的第2个柱形的颜色设置为兰色。在命令窗口输入：

b(2).CData(2,:)=[0 0.8 0.8];
b(2).FaceColor='flat';

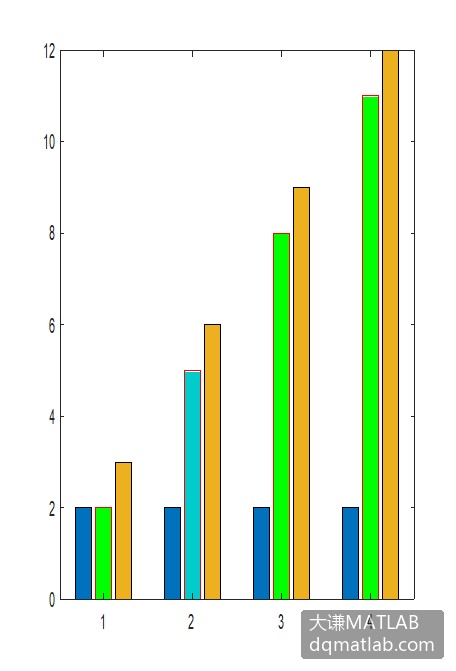

设置效果如图1-3所示。

图1-3 设置复合柱状图中的单个柱形
