二元直方图的二维样式实际上就是下图中的二元直方图的俯视图。
\[\]

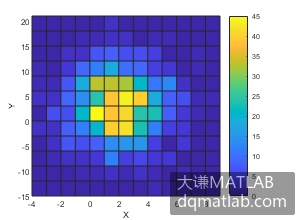

如下图所示。图中的四边形网格实际上就两个变量的等间隔数确定的分箱，用落在分箱中的原始数据个数映射颜色查找表确定该分箱的颜色。图8-13中，分箱中数据个数越少，分箱的颜色越偏向兰色；分箱中数据个数越大，分箱的颜色越偏向黄色。如果把一个分箱看作一个点，该图可以看作一个散点图。所以，二元直方图的二维样式也叫分箱散点图。
\[\]

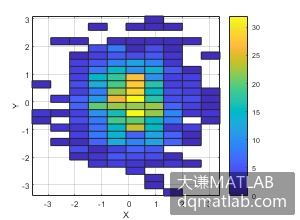

常忽略上图中频数为0的分箱，如下图所示。
\[\]

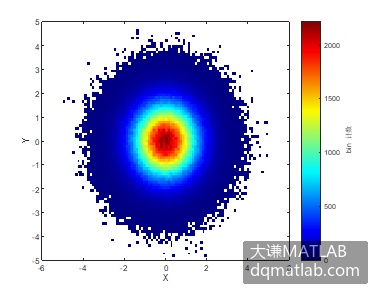

8.11节介绍了，二元直方图的二维样式就是分箱散点图。实际上，MATLAB提供了专门绘制分箱散点图的函数binscatter。使用该函数绘制的分箱散点图如下图所示。
\[\]

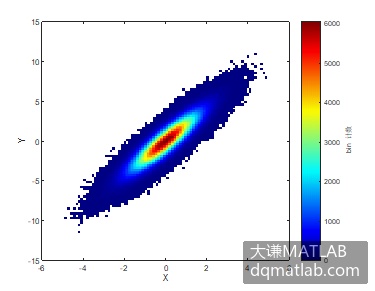

图8-16用另外一组数据绘制分箱散点图，该图使用了jet颜色查找表进行渲染。
\[\]

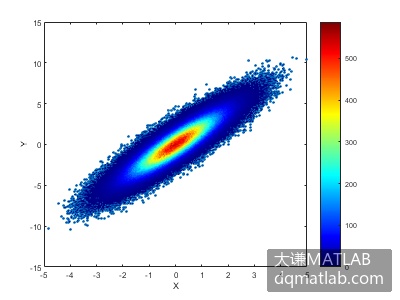

图8-17在分箱散点图的基础上叠加了原始数据的散点图。
\[\]
