MEX文件模式

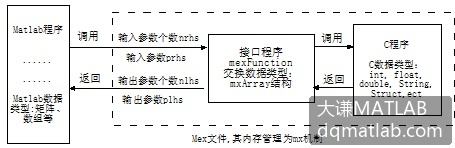

MATLAB调用C语言的MEX文件的流程如图2.1所示。

图2-1　MATLAB调用C语言的MEX文件的流程图

由图1-1可知，MEX文件的被调用与执行过程中，其内存管理为MATLAB管理机制，调用流程为：

(1) 在MATLAB命令窗口或M文件中调用MEX动态链接子程序，操作流程执行mexFuntion函数，相关数据由MATLAB空间输入至mexFunction函数参数prhs[]；

(2) mexFunction函数调用C程序，操作流程执行C程序，相关数据由mexFunction函数输出至C程序；

(3) 执行完C程序后，操作流程返回至mexFunction函数，相关数据由C程序返回至mexFunction函数中；

(4) 在mexFunction函数中，数据传入plhs[]，mexFunction执行结束，操作流程返回至MATLAB，相关数据也由mexFunction的输出参数plhs[]返回至MATLAB。

MEX文件编写过程如下：

(1) 以C语言方式编写用户C程序；

(2) 编写MATLAB与 C程序间接口函数mexFunction，并在mexFunction中调用C程序；

(3) 在MATLAB命令窗口中设置编译器和工作路径；

>>mex –setup

MATLAB提示：

Please choose your compiler for building external interface(MEX) files:
Would you like mex to locate installed compilers [y]/n?

输入y确认后，MATLAB提示：

Select a compiler:
[1] Digital Visual Fortran version 6.0 in C:\Program Files\Microsoft Visual Studio
[2] Lcc C version 2.4 in C:\MATLAB7\sys\lcc
[3] Microsoft Visual C/C++ version 6.0 in C:\Program Files\Microsoft Visual Studio
[0] None
Compiler:

输入所需的编译器代号即可，由于C程序与C++程序的兼容性，对C语言的MEX文件编译，亦可选用C++编译器，如输入3，MATLAB要求确认所选编译器：

Please verify your choices:
Compiler: Microsoft Visual C/C++ 6.0
Location: C:\Program Files\Microsoft Visual Studio
Are these correct?([y]/n):y

输入y确认后，MATLAB显示本机所设定编译器路径，本机显示为：

Try to update options file: C:\Documents and Settings\Administrator\Application Data\MAThWorks　\MATLAB\R14\mexopts.bat
From template: C:\MATLAB7\BIN\WIN32\mexopts\msvc60opts.bat
Done . . .

(4) 编译MEX文件，得到扩展名为.dll的动态链接子程序；

>>mex FileName.c

若编译成功，在MATLAB工作路径窗口中可见FileName.dll动态链接子程序

(5) 在MATLAB中像调用M文件一件调用所得动态链接子程序。
