添加光照

作为前面加亮阴影地貌图示例的对比，下面给朝鲜半岛地区的彩色表面图添加光源。[大谦MATLAB，dqmatlab点com]

如果需要，载入korea DEM，并用Miller投影创建一个地图坐标系。

>> load
>> figure; axesm('MapProjection','miller',...
'MapLatLimit',[30 45],'MapLonLimit',[115 135])

用meshm函数显示该DEM，然后用地形对应色调进行着色。

>> meshm(map,maplegend,size(map),map);
>> demcmap(map)

没有光照效果的地图如图5-7所示。

图5-7 没有光照的地图

用lightm函数创建一个光对象。这个光对象放在网格的西北角，地平纬度为1°。

>> h=lightm(45,115,1)

图像现在更暗了。

为了查看地貌的透视效果，用因子50拉伸垂向上的显示。

>> daspectm('meters',50)

图像仍然变暗，高点处很亮。

分别设置环境光、漫反射光和镜面反射光的反射特性。

>> material([.7, .9, .8])

默认时使用刻面光照。改变为Phong光照。

>> lighting phong

地图现在如图5-8所示。

最后，删除包围盒的边，设置地平经度为-30度，地平纬度为30度的视点。

>> set(gca,'Box','off')
>> view(-30,30)

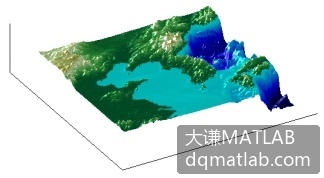

图5-8 添加phong光照后的效果 图5-9更换视点后的地图显示

视点在(-30,30)，在(45,115,1)处有一个光对象，进行Phong光照以后的显示效果如图5-9所示。

从当前图形中删除光照，输入

>> clmo(handlem('light'))
